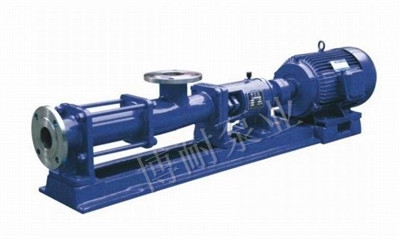

產品概述：
G型單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種，G型單螺桿泵主要工作部件是偏心螺桿(轉子)和固定的襯套(定子),由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
因定子選用多種彈性材料制成，所以G型單螺桿泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。G型單螺桿泵傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種G型單螺桿泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
使用范圍：
1.環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送。G型單螺桿泵特別適用 于油水分離器，板框壓濾機等設備。
2.船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送。
3.石油工業：輸送原油。近年來，尤其成功地抽吸地下千米之深的原油與水的混合物，煤田里的煤田氣和水的混合物，從而大大的降低了機械采油、采煤田氣的成本。當油田到了后期，使用螺桿泵往地層內灌注聚合物增加油田采收率。
4.醫藥、日化：各種粘稠漿、乳化液、各種軟膏化妝品等的輸送。
5.食品罐頭業：各種粘稠淀粉、食油、蜂密、糖醬、果漿、奶油、魚糜肉糜以及其下腳料的輸送。
6.醉造業：各種發酵粘稠液、濃酒糟、糧食制品渣、各種醬類、漿和含有塊狀固態物的粘液等。
7.建筑工業：水泥沙漿、石灰漿、涂料及其它糊狀體的噴涂與輸送。
8.采礦工業：礦井內的含固體顆粒的地下和污漿水等排送到地面。
9.化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。
10.印刷、造紙工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料的輸送。

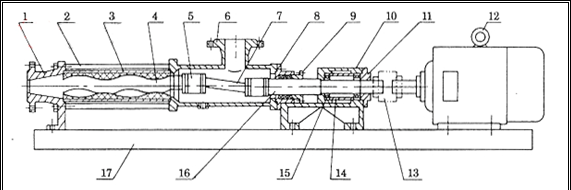

產品結構圖：
|
|
|||||||
|
1 |
出料腔 |
2 |
拉桿 |
3 |
螺桿套 |
4 |
螺桿軸 |
|
5 |
萬向節總成 |
6 |
吸入管 |
7 |
連節軸 |
8 |
填料壓蓋 |
|
9 |
填料壓蓋 |
10 |
軸承座 |
11 |
軸承蓋 |
12 |
電動機 |
|
13 |
連軸器 |
14 |
軸套 |
15 |
軸承 |
16 |
傳動軸 |
|
17 |
底座 |
|
|
|
|
|
|

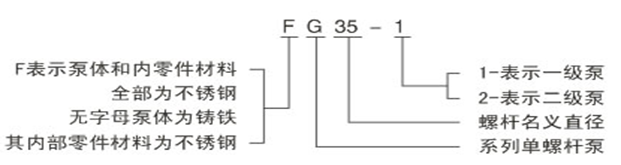

型號意義：
性能參數：
|
型號 |
轉速 |
流量 |
壓力 |
電機 |
揚程 |
進口 |
出口 |
|
G20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
25 |
25 |
|
G20-2 |
960 |
0.8 |
1.2 |
1.5 |
120 |
25 |
25 |
|
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
32 |
25 |
|
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
32 |
25 |
|
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
50 |
40 |
|
G30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
50 |
40 |
|
G35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
65 |
50 |
|
G35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
65 |
50 |
|
G40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
80 |
65 |
|
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
80 |
65 |
|
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
100 |
80 |
|
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
100 |
80 |
|
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
125 |
100 |
|
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
125 |
100 |
|
G70-1 |
720 |
45 |
0.6 |
11 |
60 |
150 |
125 |
|
G70-2 |
720 |
45 |
1.2 |
18.5 |
120 |
150 |
150 |
